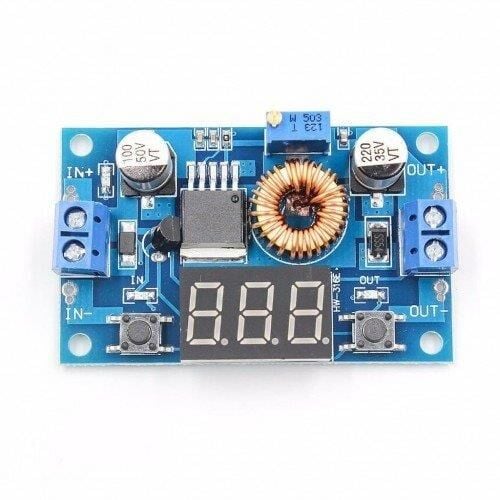

XL4015 Voltmetreli 5A Step-Down Ayarlı Power Modülü

     Modül üzerinde mavi çok turlu pot bulunmaktadır. Saatin tersi yönünde 10-15 tam tur döndürürseniz giriş voltajının düşmeye başladığını görürsünüz.

     IN+ IN-  = Voltaj giriş pinleridir. Out+ Out- = Voltaj çıkış pinleridir.

     Sol buton voltmetreyi displayi açıp kapatmaktadır. Sağ buton voltmetre için seçim işlevi görmektedir. Butona basıldıkça giriş voltajı yada çıkış voltajı voltmetrede gösterilmektedir.





• Input voltage range:4-38VDC(Note:input voltage not exceeding 38V)


• Output voltage adjustable


• Output current: 0-5A


• Output power: 75W


• Voltmeter range: 4 to 40V, error ±


• Operating temperature: -40 ~ +85 degrees


• Operating frequency: 180KHz


• High efficiency up to 96%


• Built in thermal shutdown function


• Built in current limit function


• Built in output short protection function


• Load regulation: S (I) ? (input 24V, output 12V, load from 1 ~ change measured)


• Voltage regulation: S (u) ? (output 12V, 4A, the voltage from 18 ~ 32V measured when)


• Short-circuit protection: Yes (limit current 8A)


• Power indicator: Yes


• Over-temperature protection: Yes (automatic shutdown after over-temperature output)


• Input reverse polarity protection: None, (if necessary, input high current diode in series)

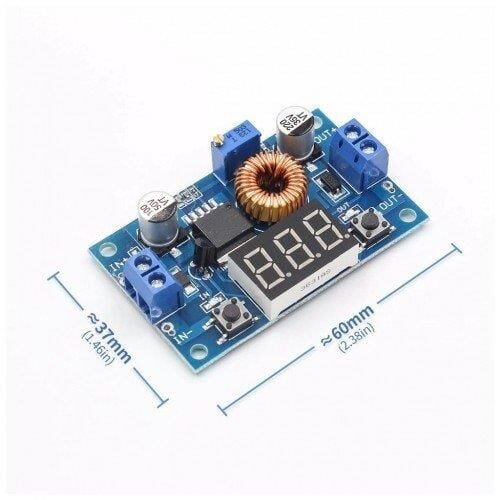

• x W x H =6,6 x 3,9 x cm



Paket İçeriği :

    1 Adet XL4015 Voltmetreli Step-Down Power Modül
